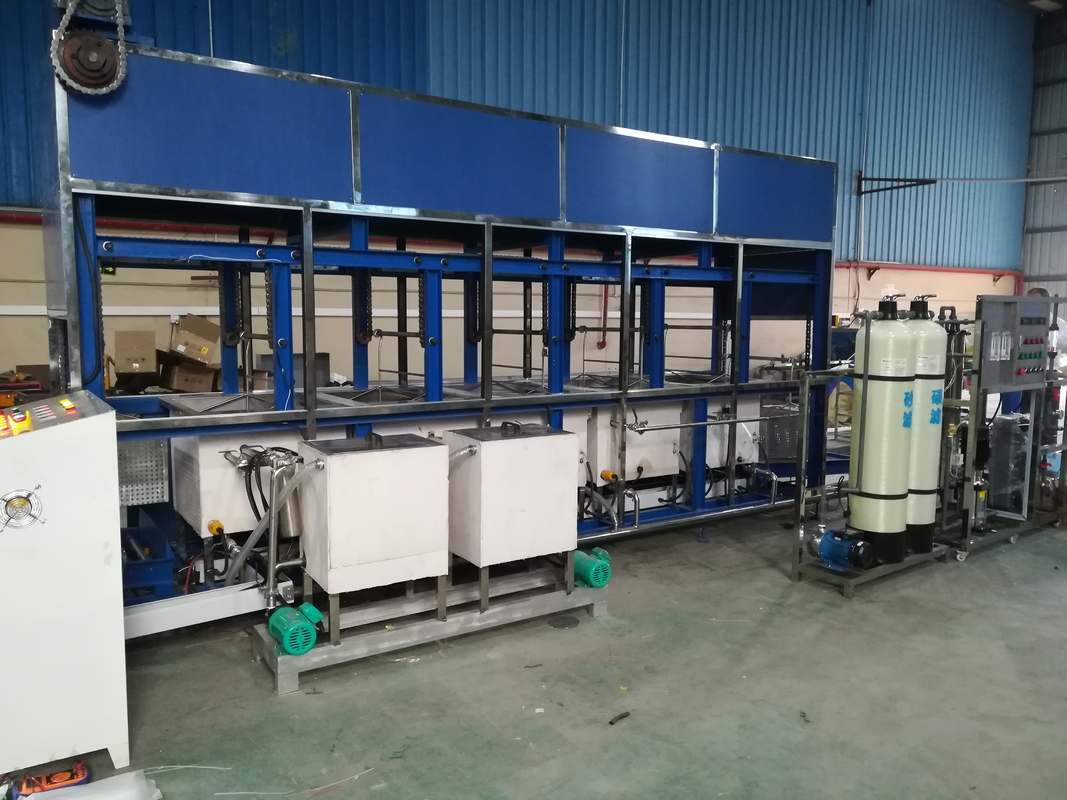

Precyzyjna maszyna do czyszczenia ultradźwiękowego z odtłuszczonym łańcuchem

Precyzyjna maszyna do czyszczenia ultradźwiękowego z odtłuszczonym łańcuchem
Opis urządzenia
Pralka jest w pełni automatyczną maszyną do czyszczenia ultradźwiękowego. Proces czyszczenia jest kontrolowany przez system sterowania PLC. Ekran dotykowy interfejsu człowiek-maszyna wyświetla pięć ciągłych czyszczeń składających się z ultradźwiękowych zbiorników czyszczących, zbiorników do płukania i urządzeń suszących wykonanych ze stali nierdzewnej. W linii operator umieszcza kosz czyszczący z elementem obrabianym w stole podającym, a następnie ręka robota jest wysyłana kolejno do każdego segmentu procesu, a obrabiany przedmiot jest poddawany serii czyszczenia i suszenia. Specyficzna struktura jest pokazana na rysunkach i następującym opisie.
Podstawowa zasada i cechy ultradźwięków
Naddźwiękowy sygnał elektryczny 40 kHz generowany przez generator ultradźwiękowy jest przekształcany w oscylację mechaniczną o tej samej częstotliwości przez efekt piezoelektryczny przetwornika i promieniowany w płynie czyszczącym w postaci fal mechanicznych super audio. Ze względu na zmienne działanie strefy nadciśnienia i strefy podciśnienia w propagacji fali mechanicznej super audio, powstają i wypalane są liczne maleńkie pęcherzyki ponad 1000 atmosfer w dowolnym momencie, aby utworzyć delikatne lokalne bombardowanie wysokociśnieniowe powierzchnia czyszczącego obiektu, tak aby brud na powierzchni obiektu i szczelina była szybka. Peeling, jest to „efekt kawitacji” unikalny dla czyszczenia ultradźwiękowego.
1. Korpus zbiornika głównego:
(1) Skuteczny rozmiar wewnętrznego rowka: 600 × 600 × 500L × szer. × wys. Mm, efektywna wysokość 400 mm
(2) Korpus zbiornika jest wykonany z blachy ze stali nierdzewnej SUS304 2,0 ​​mm.
(3) wyposażone w zawór wody, zawór spustowy, ścieki do całkowitego odpływu;
(5) Środek czyszczący: woda miejska + proszek odtłuszczający
2. System ultradźwiękowy:
(1) Częstotliwość ultradźwięków: 40 kHz;
(2) Moc ultradźwiękowa: 1800W
(3) Wibrator ultradźwiękowy: 36 sztuk, tylko 50 W /, zanurzona płyta wibracyjna ultradźwiękowa, grubość płyty SIA SUS 2.0 MM płyta ze stali nierdzewnej, zamontowana na dnie zbiornika, podstawowa część wibratora przyjmuje japoński chip „Ben Duo” , płyta uderzeniowa Powierzchnia jest twarda chromowana dla trwałości.
3. System grzewczy:
(1) Ogrzewanie za pomocą rury grzewczej, zainstalowanej z boku korpusu zbiornika,
(2) Moc grzewcza 6KW.
(3) Marka regulatora temperatury przyjmuje markę Omron, a tryb wyświetlania: wyświetlacz cyfrowy.
