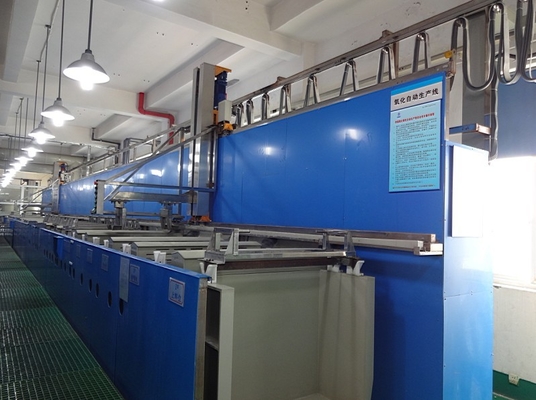

Zamknięta instalacja do anodowania aluminium Trzyfazowa cztery przewody 60HZ 2200 × 4500mm ze zbiornikiem wody

Zamknięta instalacja do anodowania aluminium Trzyfazowa cztery przewody 60HZ 2200 × 4500mm ze zbiornikiem wody

Główne wymagania konfiguracyjne urządzenia:

1, wykorzystanie parametrów: AC220V / trójfazowy czteroprzewodowy / 60HZ, moc ≥ 27KW.

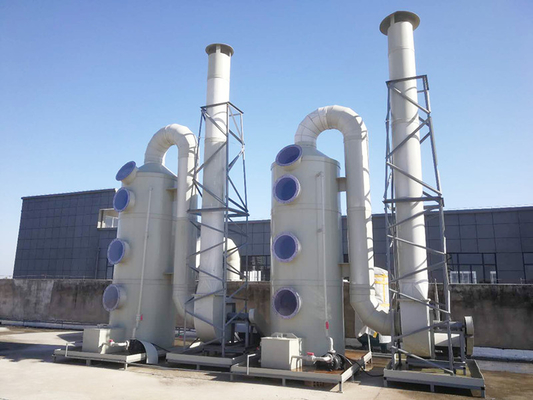

2. Korpus wieży:
Rozmiar korpusu wieży wynosi 2200 × 4500 mm.
Of Wykonane z płyty PP o grubości 10 mm, bez deformacji, bez przecieków, dobrej odporności na korozję i pięknego wyglądu.
Pierwsze piętro wyposażone jest w zbiornik na wodę do opryskiwania.
Port wyładowania plwociny jest wyposażony w port detekcyjny do wykrywania jakości obróbki gazu.
Wnętrze wieży jest wypełnione balonem wydechowym, a balon wypełniony jest grubością 300 mm lub większą.

3. Zraszacz:
Ipe Rura: rura natryskowa ¢ 1 "rura PVC, rura natryskowa ¢ rura PVC 2".
Le dysza: dysza spiralna POM, z dużym przepływem, łatwa do wymiany i tak dalej.
 pompa natryskowa: chemiczna pompa odśrodkowa, moc: 5HP.

4. Część kontrolna:
Box Skrzynka sterująca jest wykonana z gięcia płyty δ2.0mm A3, a powierzchnia jest natryskiwana i obrabiana, co jest piękne i obfite.
Przyciski start i stop każdego obciążenia, instalacja alarmu dźwiękowego i świetlnego powinny być schludne i łatwe w obsłudze.
 Z przegrzaniem i zabezpieczeniem nadprądowym i automatycznym urządzeniem alarmowym.
Box Skrzynka sterująca jest zablokowana, aby uniemożliwić osobom nieupoważnionym otwarcie skrzynki sterowniczej według własnego uznania.

5, rura pompująca:
Okap wyciągowy jest zaprojektowany zgodnie z wymaganiami procesu, z których wszystkie są podłączone do głównej rury wydechowej przez twardą rurę; główna rura wydechowa rezerwuje interfejs, a zewnętrzny wentylator wylotowy jest zainstalowany w celu zapewnienia, że ​​stężenie emisji spalin i objętość gazów spalinowych osiągną GB21900-2008 „Standard emisji zanieczyszczeń galwanicznych” 4.2 Wymagania dotyczące taśmy i wysokość głównego rura wydechowa jest nie mniejsza niż 15 metrów. Zaprojektuj rozsądną metodę instalacji, aby zapewnić, że instalacja rury wydechowej jest mocna, niezawodna i bezpieczna. Rura wentylacyjna wykonana jest z płyty PP o grubości 6 mm, która nie jest odkształcona, ma wysoką wytrzymałość, dobrą odporność na korozję i nie ma wycieków. Rura wydechowa jest wyposażona w port wylotowy cieczy w najniższym punkcie końca, a rura jest podłączona do kompleksowej rury odprowadzającej ścieki z kwaśną podstawą.
Rura wydechowa znajduje się na górze linii produkcyjnej. Projekt jest rozsądny i rozsądny. Położenie, rozmiar, odgałęziona rura i główna rura wylotowa są uporządkowane, pięknie i harmonijnie. Ma dobry efekt wentylacji, aby zapewnić terminowe i całkowicie wyczerpane spaliny emitowane ze zbiornika.

 W przypadku długich rurociągów strata ciśnienia w kanale wentylacyjnym jest bardzo duża, co powoduje słabą ekstrakcję powietrza na końcu sieci. W celu uczynienia przeciągów linii produkcyjnej zasadniczo taką samą, wymagane jest posiadanie efektywnego układu kanałów i zapewnienie ich na każdej rurce odgałęzienia ssącego. Urządzenie do regulacji objętości powietrza może regulować ilość wydychanego powietrza, aby zapewnić wyczerpujący efekt całej linii produkcyjnej.
Total Całkowita długość rury wydechowej wynosi mm900 mm.
Acket Wspornik mocowania rury wydechowej przyjmuje stal galwanizowaną o kącie 40 * 40 * 4,0 mm, a powierzchnię natryskuje się żywicą epoksydową.

6, wentylator wyciągowy:
Użycie wentylatora odśrodkowego Guangzhou „Wantong” FRP, moc 60KM, objętość powietrza: 56000M3 / H.
