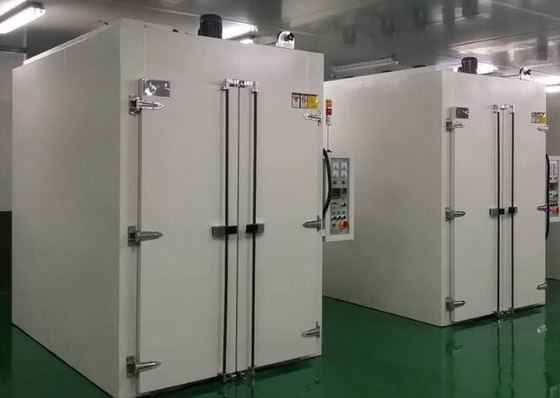

Zaawansowana pozycja karty pieca tunelu gazowego Regulacja 360 ° Regulacja cewki z lampką kontrolną

Zaawansowana pozycja karty pieca tunelu gazowego Regulacja 360 ° Regulacja cewki z lampką kontrolną

^{Badania ultradźwiękowe:}

^{Aby osiągnąć najlepsze wyniki i utrzymać wydajność maszyny, bardzo ważne jest dostosowanie rezonansu między generatorem a układem przetwornika.
Odp .: Przed tuningiem upewnij się, że głowica spawalnicza i pręt dodatkowy muszą być zablokowane. Podczas strojenia nie dotykaj innych części głowicy spawalniczej.
B: Włącz przełącznik zasilania, a wskaźnik zasilania zaświeci się.
C: Naciśnij przełącznik ultradźwiękowy i spójrz na miernik obciążenia. (Jeśli wskaźnik amperomierza przekroczy 30% lub przekroczy 2A, naciśnij na chwilę przycisk ultradźwiękowy.) Ustaw indukcyjność strojenia i obracaj ją w lewo i prawo, aż miernik obciążenia znajdzie się w pozycji minimalnej. Zazwyczaj od 5% -15% lub 300MA-900MA.
D: Ponieważ maszyna ma pozycję karty, zakres regulacji cewki strojącej wynosi tylko 360 stopni. Jeśli częstotliwość głowicy spawalniczej jest daleko od 20KHz lub 15KHz, należy otworzyć pokrywę i zdemontować ustaloną pozycję w celu regulacji.}

^{Środki ostrożności:}

^{(1): Podczas regulacji indukcyjności strojenia zmienia się wielkość prądu miernika obciążenia, a nie wielkość mocy wyjściowej, tylko stopień rezonansu generatora i układu przetwornika. (Im mniejszy prąd, tym bardziej rezonans jest dobry). Jeśli wymagana jest większa moc wyjściowa amplitudy, można zmienić różnorodność pręta wtórnego. (Maszyna o częstotliwości 15 kHz może również regulować przełącznik regulacji amplitudy, ale nie można regulować przełącznika regulacji amplitudy, gdy jest fala ultradźwiękowa, w przypadku
Wysoki wstrząs piezoelektryczny. )
(2): Gdy tabela obciążeń jest rozładowana, wskazuje stopień rezonansu; po załadowaniu wskazuje energię wyjściową.
(3): Podczas strojenia, jeśli wskaźnik przeciążenia jest włączony, przełącznik testowy powinien zostać natychmiast zwolniony. Po 5 sekundach wyreguluj indukcyjność strojenia, a następnie wykonaj detekcję ultradźwiękową.
(4): Prawidłowe strojenie jest bardzo ważne. Jeśli nie można uzyskać normalnej sytuacji, należy zapoznać się z tabelą wykrywania usterek i nie używać jej, aby uniknąć uszkodzenia maszyny.}
