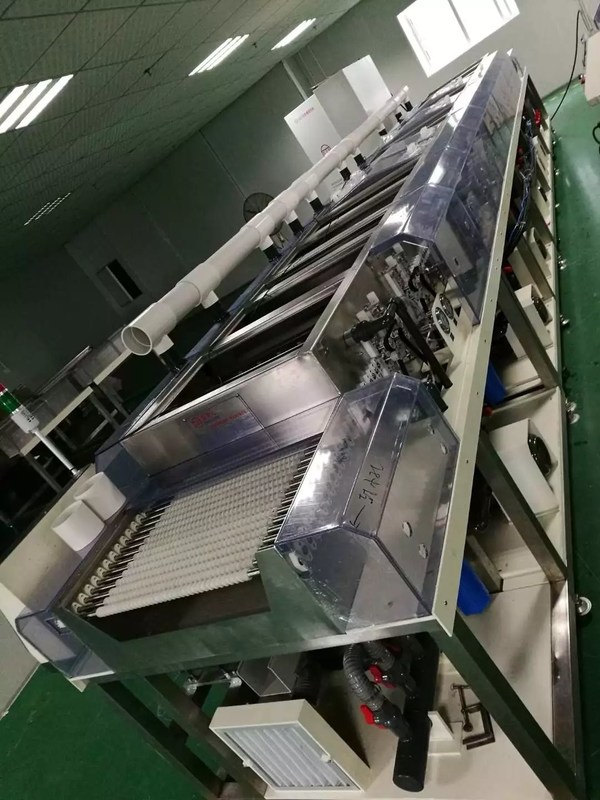

¢ 12 Maszyna do czyszczenia matryc SMT 736x736x40mm Łatwa instalacja pod wysokim ciśnieniem

^{¢ 12 Maszyna do czyszczenia matryc SMT 736x736x40mm Łatwa instalacja pod wysokim ciśnieniem}

<sup>Główne wymagania sprzętowe
1. Sprzęt jest połączoną strukturą dla łatwego transportu i instalacji; bicie jest mniejsze niż ± 0,15 mm podczas pracy
2. Korpus urządzenia wykonany jest z wysokiej jakości folii PCV i blachy stalowej 304. Właściwości mechaniczne i chemiczne są zgodne z bezpieczeństwem przemysłowym.
3. Cała linia przyjmuje standardowy automatyczny system sterowania „Mitsubishi” PLC i ekran dotykowy „Wellen” do obsługi interfejsu człowiek-maszyna.
4. Rolling:
Material Materiał jest taki sam jak pełny wałek do transportu i powinien być wykonany w formie łatwej do demontażu.
Ure Skonfiguruj przed i za szczotką rolkową i przed rozpylaczem wysokociśnieniowym
5. Pędzel rolkowy:</sup>

<sup>Direction Kierunek obrotów jest odwrócony w stosunku do kierunku przepływu, ale konieczne jest również wykonanie dodatniego obrotu wałka szczotki. Bezpośrednio kontroluj przód i tył pędzla na ekranie dotykowym.
Liczba obrotów wałka szczotkowego powinna być regulowana w zakresie od 0 do 500 obr./min.
6. Zbiornik:
Zbiornik na balsam Materiał: płyta stalowa SUS304, pojemność: 80L
Zbiornik natryskowy Materiał: płyta stalowa SUS304, pojemność: 80L
Rowek do szczotkowania wodą DI Materiał: Blacha stalowa SUS304, pojemność: 80L
7. Każda grupa rur rozpylających ma niezależne zawory kulowe i manometry do regulacji ciśnienia i przepływu odpowiednio górnego / dolnego rozpylacza.
8. System podawania płynu do mycia:
・ Zainstalować filtry i manometry na wylocie każdej pompy
・ Wałek do natryskiwania pędzlem i pierwsze płukanie alkaliczne może być 5um (pierwsze 3 kanały), 1um na tylnym końcu, wlot natrysku czystej wody w celu zwiększenia filtra za pomocą ługu filtra 0,5um
Obudowa filtra z komorą mycia musi być wykonana ze stali nierdzewnej.
・ Wybierz pompę, przepływomierz i manometr i zapisz szczegóły w książce w stylu notowań.
Valve Zawór regulacji natężenia przepływu jest zainstalowany w orurowaniu każdego rzędu dysz natryskowych.
・ Materiał zwilżonych części płynu kosmetycznego powinien być alkaliczny.
9. Ciecz do cięcia (nóż powietrzny)
Installation Montaż równoległy na wałku przenośnika, górnym i dolnym nożu powietrza oraz kierunku chodzenia szkła wynosi 0 stopni i można go regulować.
Uge Manometr i przepustnica regulacji objętości powietrza są zainstalowane w górnej części każdego noża powietrznego.
The Ustaw port wylotowy dla każdej przestrzeni cięcia.
10. Nóż powietrzny
Direction Kierunek jest przeciwny do osi rolki transportowej i jest ustawiony w kierunku kierunku przepływu.
Uge Manometr i przepustnica regulacji objętości powietrza są zainstalowane przed każdą przepustnicą.
Adjustment Regulacja wysokości noża powietrznego powinna być możliwa do ręcznego sterowania.
The Zaprojektuj port wylotowy w suchym miejscu.</sup>
