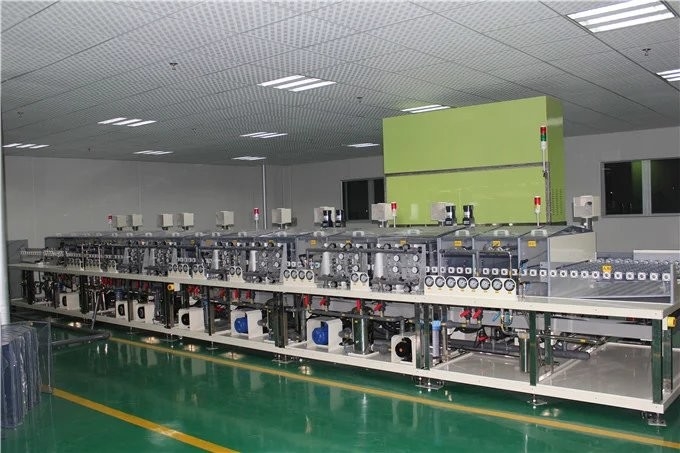

Wysokociśnieniowy środek do czyszczenia matryc SMT, myjka wysokociśnieniowa SMT Łatwa obsługa z sekcją podawania

Wysokociśnieniowy środek do czyszczenia szablonów SMT, myjka wysokociśnieniowa SMT Łatwa obsługa z sekcją podawania

^{(1) Pamiętaj, aby najpierw otworzyć dmuchawę, a następnie otworzyć podgrzewacz. Najpierw wyłącz grzejnik, a następnie wyłącz dmuchawę.
(2) Gdy zmienia się grubość płyty szklanej, należy najpierw wyregulować wysokość noża wiatrowego, w przeciwnym razie spowoduje to uszkodzenie.
(3) Przed zatrzymaniem transmisji silnika należy obniżyć regulator prędkości do zera.
(4) Na konsoli znajduje się przycisk zatrzymania awaryjnego, który można wykorzystać w razie niebezpieczeństwa.
(5) Szkło należy umieścić w granicach sekcji podawania.
(6) Podczas dodawania wody wodociągowej do zbiornika wody do mycia poziom wody nie powinien przekraczać 250 MM. Gdy poziom wody jest niższy niż 200MM, należy dodać wodę na czas.
Bardzo ważne jest przeprowadzanie codziennej konserwacji i konserwacji maszyny. Zazwyczaj należy obserwować ruchome części maszyny, system dróg wodnych, system dróg oddechowych i układ elektryczny. W razie nagłego wypadku natychmiast zatrzymaj pojazd.}

Maszyna do czyszczenia węglowodorów z czterema zbiornikami 800 kg Zastosowanie przemysłowe V Gniazdo do projektowania rowków

^{1. Czyszczenie ultradźwiękowe (pierwszy zbiornik):
Efektywny rozmiar wewnętrznego rowka: około 500 × 400 × 400 mm
Struktura korpusu zbiornika: Materiał korpusu zbiornika wykonany jest z wysokiej jakości importowanego SUS316L i 2 mm płyty ze stali nierdzewnej. Dno zbiornika jest wyposażone w zawór spustowy, a spód jest wyposażony w ultradźwiękową płytkę wibracyjną typu wejściowego. Spód płyty uderzeniowej jest wyposażony w odłączaną siatkę filtrującą ze stali nierdzewnej, zewnętrzny wskaźnik poziomu cieczy ze stali nierdzewnej, automatyczny system sygnalizacji poziomu cieczy i port przelewowy z tyłu. Zaprojektuj rowek w kształcie litery V dla każdego gniazda. Wyposażony jest w kołnierzowy żużel, który ułatwia czyszczenie nadmiaru zanieczyszczeń. Jest wyposażony w system cyrkulacji, aby skutecznie utrzymywać równomierny obieg rozpuszczalnika.}

^{System ultradźwiękowy: składa się z generatora ultradźwiękowego, przetwornika, kabla i tak dalej.}

^{Generator ultradźwiękowy: Generator ultradźwiękowy przyjmuje Chengchengshan samorozwój i ma długą żywotność. Z zabezpieczeniem przed przeciążeniem, automatycznym śledzeniem częstotliwości poziomu cieczy, pełnym zamiataniem cyfrowym i innymi funkcjami. Wydajność konwersji mocy może osiągnąć ponad 95%, a moc wyjściowa jest stabilna i niezawodna.}

<sup>Transduktor:
1. Moc przetwornika: 50 W / sztuka; częstotliwość przetwornika: 28 kHz.
2. Przyjęcie przetwornika opłatkowego „Bundo” importowanego z Japonii;
3. Wprowadzenie procesu wiązania przetwornika: Powierzchnia wiążąca przetwornika jest najpierw piaskowana przed klejeniem, a następnie śruba jest sadzona przez siewnik; w ten sposób przetwornik jest przyklejany specjalnym klejem podczas łączenia. Następnie jest dokręcany śrubami, aby zapewnić, że przetwornik nie spadnie podczas długich godzin pracy.</sup>

^{Kabel: Sygnał elektryczny wysokiej częstotliwości generatora ultradźwiękowego jest przesyłany do przetwornika ultradźwiękowego przez kabel. (Długość kabla można dostosować do aktualnej sytuacji).}

^{2. Czyszczenie ultradźwiękowe metodą odgazowania węglowodorów (drugi zbiornik)}

^{Efektywny rozmiar wewnętrznego rowka: 500 * 400 * 400 mm}

^{Struktura korpusu zbiornika: Materiał korpusu zbiornika wykonany jest z wysokiej jakości importowanego SUS316L i 2 mm płyty ze stali nierdzewnej. Dno zbiornika jest wyposażone w zawór spustowy, a spód jest wyposażony w ultradźwiękową płytkę wibracyjną typu wejściowego. Spód płyty uderzeniowej jest wyposażony w odłączaną siatkę filtrującą ze stali nierdzewnej, zewnętrzny wskaźnik poziomu cieczy ze stali nierdzewnej, automatyczny system sygnalizacji poziomu cieczy i port przelewowy z tyłu. Zaprojektuj rowek w kształcie litery V dla każdego gniazda. Wyposażony jest w kołnierzowy żużel, który ułatwia czyszczenie nadmiaru zanieczyszczeń. Jest wyposażony w system cyrkulacji, aby skutecznie utrzymywać równomierny obieg rozpuszczalnika.}

^{System ultradźwiękowy: składa się z generatora ultradźwiękowego, przetwornika, kabla i tak dalej.}

^{Generator ultradźwiękowy: Generator ultradźwiękowy przyjmuje Chengchengshan samorozwój i ma długą żywotność. Z zabezpieczeniem przed przeciążeniem, automatycznym śledzeniem częstotliwości poziomu cieczy, pełnym zamiataniem cyfrowym i innymi funkcjami. Wydajność konwersji mocy może osiągnąć ponad 95%, a moc wyjściowa jest stabilna i niezawodna}

^Transduktor:

<sup>1, moc przetwornika: 50 W / sztuka; częstotliwość przetwornika: 40 kHz.
2. Przyjęcie przetwornika opłatkowego „Bundo” importowanego z Japonii;
3. Wprowadzenie procesu wiązania przetwornika: Powierzchnia wiążąca przetwornika jest najpierw piaskowana przed klejeniem, a następnie śruba jest sadzona przez siewnik; w ten sposób przetwornik jest przyklejany specjalnym klejem podczas łączenia. Następnie jest dokręcany śrubami, aby zapewnić, że przetwornik nie spadnie podczas długich godzin pracy.</sup>

^{Kabel: Sygnał elektryczny wysokiej częstotliwości generatora ultradźwiękowego jest przesyłany do przetwornika ultradźwiękowego przez kabel. (Długość kabla można dostosować do aktualnej sytuacji).
System filtracji cyrkulacyjnej: składa się z pompy przeciwwybuchowej, manometru i filtra workowego ze stali nierdzewnej. Płyn czyszczący przechodzi przez (zbiornik → przegroda Y → pompa obiegowa → filtr → odgazowywacz próżniowy → zbiornik do przechowywania cieczy), aby utworzyć samoczynną cyrkulację, a zanieczyszczenia w płynie czyszczącym są odfiltrowywane.}

^{Pompa przepływowa i siła podnoszenia pompy obiegowej zapewniają, że zawieszony pył w płynie czyszczącym jest usuwany, a dokładność filtracji wynosi 10 μm (można regulować w zależności od specyficznych warunków).}

^{Odgazowywacz próżniowy: przepływ: 8 m3 / h}

^{System sterowania ogrzewaniem: pomiar temperatury termopary, cyfrowy regulator temperatury, zakres regulacji temperatury: regulowana temperatura pomieszczenia 1 ~ 100 ° C, można zablokować.
System ochrony niskiego poziomu cieczy: Gdy poziom cieczy w zbiorniku czyszczącym jest niższy niż ustawiona wartość, regulator poziomu cieczy typu pływakowego dotyka przełącznika pływakowego, sygnalizuje i odcina moc ogrzewania i pompy obiegowej zbiornika.}

^{Roztwór czyszczący: węglowodorowy środek myjący.
Inne wymagania techniczne: korpus zbiornika jest pokryty bawełną izolacyjną, a wylot żużla, otwór przelewowy i port odprowadzania cieczy są zapewnione.}

^{3. Czyszczenie parowe (trzeci proces)
Efektywna powierzchnia: 500 * 400 * 400 mm
Struktura zbiornika: Materiał zbiornika wykonany jest z wysokiej jakości importowanej stali SUS316L i 5 mm ze stali nierdzewnej.
System odzyskiwania destylacji:}

^{Smaruj każdy punkt smarowania w czasie.
(2) Utrzymanie systemu dróg wodnych
Woda używana w sekcji czyszczenia jest wykorzystywana do recyklingu. Woda w zbiorniku wody powinna być wymieniana codziennie, aby zapewnić czyszczenie czystej wody, a zbiornik wody i urządzenie filtrujące są czyszczone raz w miesiącu. Rozpylona woda może być monitorowana przez otwór obserwacyjny na pokrywie sekcji czyszczącej. Jeśli wystąpi jakiekolwiek zatkanie, należy zatrzymać pompę, aby otworzyć pokrywę, wyjąć dyszę zraszania wodą i wyczyścić instalację po czyszczeniu.
(3) Konserwacja systemu bocznikowego
Regularnie sprawdzaj działanie dmuchawy, zatrzymuj ją natychmiast po wystąpieniu nieprawidłowego dźwięku i zgłoś to do działu konserwacji w celu kontroli. Czyść kratkę filtra wlotu powietrza co dwa miesiące i utrzymuj ją w czystości w normalnych czasach, aby zapobiec zasysaniu pyłu do ścieżki powietrza i zanieczyszczeniu szkła.
(4) System dróg wodnych
System dróg wodnych pokazano na rysunku 3. Składa się on z dwóch zestawów zbiorników wody i czterech zestawów obiegowych systemów wodnych. Zbiornik detergentu powinien używać neutralnego środka do czyszczenia szkła o pH 7, a ostatnie płukanie szkła powinno używać wody dejonizowanej. Jakość wody wpływa bezpośrednio na czystość powierzchni tylnej szyby. Temperatura cieczy myjącej jest na ogół kontrolowana w zakresie od 30 do 60 stopni (urządzenie sterujące ogrzewaniem temperatury wody jest dostarczane przez użytkownika).
(5) System ścieżki wiatru
Jak pokazano na rys. 4, sprężone powietrze z dmuchawy jest wysyłane oddzielnie do górnych i dolnych noży zimnego powietrza, a odległość między górnym i dolnym nożem gorącego powietrza oraz płaszczyzną szkła można regulować. Przy zmianie grubości szkła konieczne jest dostosowanie tego. luka.
(6) Instalacja i regulacja
1 Warunki w miejscu instalacji powinny mieć zasilanie 380 V AC, przemysłowe źródło wody z kranu i rów melioracyjny.
2 Jak pokazano na rysunku 7, prawidłowo umieść stojak sekcji podawania, stojak sekcji czyszczącej, stojak sekcji suszenia, stojak sekcji wylotowej, szafę sterowniczą i szafkę wentylacyjną.}
