Duża przemysłowa maszyna do czyszczenia na sucho Manipulator wieloramienny z oknem obserwacyjnym

^{Duża przemysłowa maszyna do czyszczenia na sucho Manipulator wieloramienny z oknem obserwacyjnym}

^{Jedna: struktura sprzętu}

^{System czyszczenia składa się głównie z generatora ultradźwiękowego, przetwornika ultradźwiękowego, zbiornika czyszczącego, systemu suszenia próżniowego, zbiornika odzysku destylacji, systemu filtracji cyrkulacyjnej, systemu separacji wody, automatycznego systemu ogrzewania z regulacją temperatury, miejsca i ramy, systemu podawania i rozładowywania, typu lekkiego Multi manipulator ramienia, system ekstrakcji, całkowicie zamknięta obudowa, okno obserwacyjne i system sterowania.}

^{Dwa: opis urządzenia

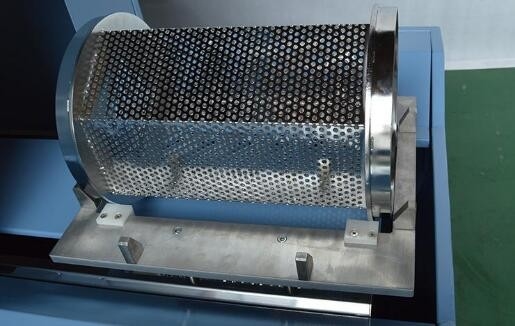

Maszyna czyszcząca jest automatycznym urządzeniem czyszczącym. Proces czyszczenia jest kontrolowany przez programowalny sterownik logiczny (PLC). Cztery kolejne zbiorniki do czyszczenia ultradźwiękowego wykonane z wysokiej jakości importowanej stali nierdzewnej 316L, ultradźwiękowe czyszczenie metodą odgazowania wodoru i czyszczenie parą są ciągłe. Roboczy system czyszczący. Operator umieszcza kosz czyszczący z elementem obrabianym na zewnętrznym końcu łańcucha podawania i transportu, to znaczy na końcu załadunku i rozładunku, drzwi pneumatyczne wlotu i wylotu są automatycznie otwierane, a łańcuch podawania i transportu automatycznie wysyła kosz czyszczący na wewnętrzny koniec, czyli stanowisko załadunku i rozładunku. Jednocześnie pneumatyczne drzwiczki wlotu i wylotu są automatycznie zamykane, a robot wieloramienny wysyła kosz czyszczący do ultradźwiękowego zbiornika do mycia wstępnego w celu wstępnego oczyszczenia, a następnie wysyła kosz czyszczący do każdego etapu procesu po kolei, a przedmiot obrabiany jest poddawany wielostopniowemu czyszczeniu i suszeniu próżniowemu.}

^{Manipulator wieloramienny następnie wraca kosz czyszczący na wewnętrzny koniec łańcucha przenośnika podającego i rozładowującego, to znaczy stanowisko załadunku i rozładunku, a drzwi pneumatyczne wlotu i wylotu są automatycznie otwierane, a podawanie i transportowanie łańcuch automatycznie wysyła kosz czyszczący na zewnętrzny koniec, czyli koniec załadunku i rozładunku. Pneumatyczne drzwiczki wlotu i wylotu są automatycznie zamykane, operator bierze kosz czyszczący z końca załadunku i rozładunku, a następnie wyjmuje oczyszczony przedmiot z kosza czyszczącego, aby zakończyć proces czyszczenia.}

^{1: Czyszczenie ultradźwiękowe (pierwszy zbiornik):}

^{Efektywny rozmiar wewnętrznego rowka: około 500 × 400 × 400 mm
Struktura korpusu zbiornika: Materiał korpusu zbiornika wykonany jest z wysokiej jakości importowanego SUS316L i 2 mm płyty ze stali nierdzewnej. Dno zbiornika jest wyposażone w zawór spustowy, a spód jest wyposażony w ultradźwiękową płytkę wibracyjną typu wejściowego. Spód płyty uderzeniowej jest wyposażony w odłączaną siatkę filtrującą ze stali nierdzewnej, zewnętrzny wskaźnik poziomu cieczy ze stali nierdzewnej, automatyczny system sygnalizacji poziomu cieczy i port przelewowy z tyłu. Zaprojektuj rowek w kształcie litery V dla każdego gniazda. Wyposażony jest w kołnierzowy żużel, który ułatwia czyszczenie nadmiaru zanieczyszczeń. Jest wyposażony w system cyrkulacji, aby skutecznie utrzymywać równomierny obieg rozpuszczalnika.}

^{System ultradźwiękowy: składa się z generatora ultradźwiękowego, przetwornika, kabla i tak dalej.}

^{Generator ultradźwiękowy: Generator ultradźwiękowy przyjmuje Chengchengshan samorozwój i ma długą żywotność. Z zabezpieczeniem przed przeciążeniem, automatycznym śledzeniem częstotliwości poziomu cieczy, pełnym zamiataniem cyfrowym i innymi funkcjami. Wydajność konwersji mocy może osiągnąć ponad 95%, a moc wyjściowa jest stabilna i niezawodna.}

<sup>Transduktor:
1. Moc przetwornika: 50 W / sztuka; częstotliwość przetwornika: 28 kHz.
2. Przyjęcie przetwornika opłatkowego „Bundo” importowanego z Japonii;
3. Wprowadzenie procesu wiązania przetwornika: Powierzchnia wiążąca przetwornika jest najpierw piaskowana przed klejeniem, a następnie śruba jest sadzona przez siewnik; w ten sposób przetwornik jest przyklejany specjalnym klejem podczas łączenia. Następnie jest dokręcany śrubami, aby zapewnić, że przetwornik nie spadnie podczas długich godzin pracy.</sup>

^{Kabel: Sygnał elektryczny wysokiej częstotliwości generatora ultradźwiękowego jest przesyłany do przetwornika ultradźwiękowego przez kabel. (Długość kabla można dostosować do aktualnej sytuacji).
Temperatura pracy: 50 ~ 80 ° C (można regulować w zależności od aktualnych warunków).
System filtracji cyrkulacyjnej: składa się z pompy przeciwwybuchowej, manometru i filtra workowego ze stali nierdzewnej. Płyn czyszczący przechodzi przez (zbiornik → przegroda Y → pompa → filtr → rura ze stali nierdzewnej / zawór kulowy → zbiornik czyszczący → zbiornik magazynowy), aby utworzyć samoczynną cyrkulację, a zanieczyszczenia w cieczy czyszczącej są odfiltrowywane.}

^{Pompa przepływowa i siła podnoszenia pompy obiegowej zapewniają, że zawieszony pył w płynie czyszczącym jest usuwany, a dokładność filtracji wynosi 10 μm (można regulować w zależności od specyficznych warunków).}

^{System sterowania ogrzewaniem: pomiar temperatury termopary, cyfrowy regulator temperatury, zakres regulacji temperatury: regulowana temperatura pomieszczenia 1 ~ 100 ° C, można zablokować.
System ochrony niskiego poziomu: Gdy poziom cieczy w zbiorniku czyszczącym jest niższy niż ustawiona wartość, regulator poziomu cieczy typu pływakowego dotyka łącznika pływakowego, sygnalizuje i odcina ogrzewanie zbiornika i zasilania pompy.}

^{Roztwór czyszczący : węglowodorowy środek myjący.
Inne wymagania techniczne: korpus zbiornika jest pokryty bawełną izolacyjną, a wylot żużla, otwór przelewowy i port spustowy są zapewnione.}
