^{Najpierw nazwa i model urządzenia
1.1 Nazwa urządzenia: Płaska myjka szklana
1.2 Model urządzenia: CCS-ITO500 Powłoka szyby przedniej
Po drugie, wykorzystanie sprzętu}

^{2.1 Czyszczenie i suszenie powierzchni szkła
Po trzecie, zdolność produkcji sprzętu (czyszczenia)}

^{3.1 Rozmiar obrabianego przedmiotu: MIN: 75 mm x 50 mm MAX: 400 mm x 500 mm
3.2 prędkość przenoszenia: 2,5 m / min (regulacja 1 ~ 6 m / min)
3.3 grubość podłoża: 0,2 ~ 2 mm}

^{Po czwarte, standardy jakości produkcji (czyszczenia)
4.1, nie ma cząstek powyżej 1um na powierzchni przedmiotu obrabianego, a cząstki poniżej 1um są mniejsze niż 1 / cm2
4.2, bez plam, śladów wody, rys na powierzchni szkła po czyszczeniu
4.3, brak kart, laminowanie w procesie czyszczenia szkła}

^{V. Przebieg procesu i parametry
5.1 Proces
Sekcja do karmienia → opryskiwanie → cięcie wiatrowe1 → mycie wałkiem szczotkowym 1 + 2 → cięcie wiatrowe 2 → czyszczenie wałka wodnego szczotką 1 + 2 → mycie średnie ciśnieniowe → czyszczenie BJ → mycie strumieniem wody DI → mycie wodą DI → dwa zestawy cięcia powietrzem noża powietrznego → dwa zestawy suszenia gorącym powietrzem → sekcja tłoczna + urządzenie eliminacji statycznej
5.2 Konstrukcja sprzętu: przedmiot od lewej do prawej}

^{Po szóste, parametry sprzętu i wymagania techniczne
6.1 Wielkość urządzenia i materiały
6.1.1 Rozmiar korpusu urządzenia: (L) 7650 × (W) 1500 × (H) 1200 mm nieznaczna różnica w produkcji
6.1.2 Materiał korpusu: Wykonany z płyty ze stali nierdzewnej 304 i materiału o grubości 4 mm.
6.1.3 Materiał stojaka: stalowy kwadrat SUS304 przechodzi 50X50X2
6.1.4 Materiał zbiornika na wodę: płyta z przezroczystego / kości słoniowej PVC „Południowa Azja” i = 10
6.1.5 Panel drzwiczek płaszcza: płyta z przezroczystego / kości słoniowej PVC „Południowa Azja” i = 6
6.1.6 Górna pokrywa: przezroczysta płyta PVC „Południowa Azja” i = 6
6.2 Wymagania dotyczące mocy urządzeń
6.2.1 Zasilanie: 380 VAC ± 10 V / 50 Hz
6.2.2 Całkowity pobór mocy całej maszyny: 35 kW
6.2.3 Zużycie wody: 20 ～ 30 L / min (15 MW lub więcej czystej wody)
6.2.4 Zużycie powietrza: 600 l / min Ciśnienie: 0,4 MPa
6.2.5 Całkowita rura wlotowa: UPVC 1 ”
6.2.6 Całkowity odpływ: UPVC 2 ”
6.2.7 Rura rozpylająca: UPVC 3/4 ”
6.3 Ogólny opis urządzenia}

^{6.3.1 Struktura urządzenia

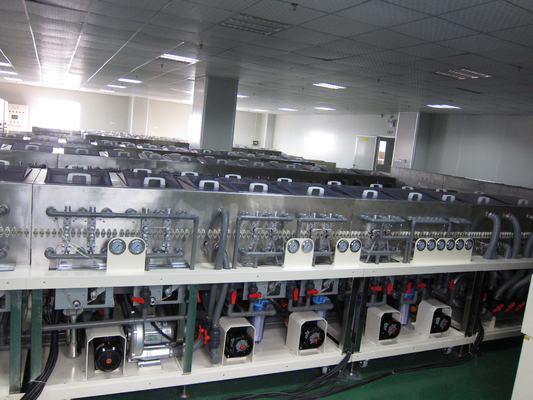

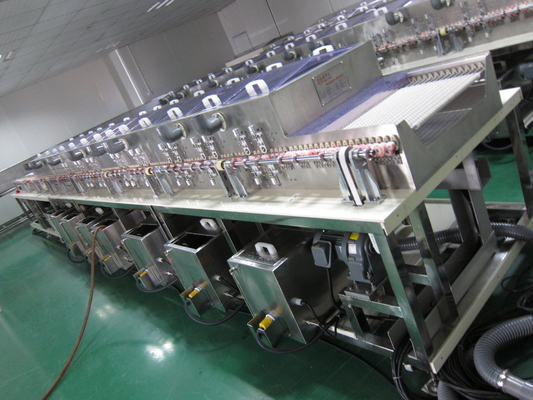

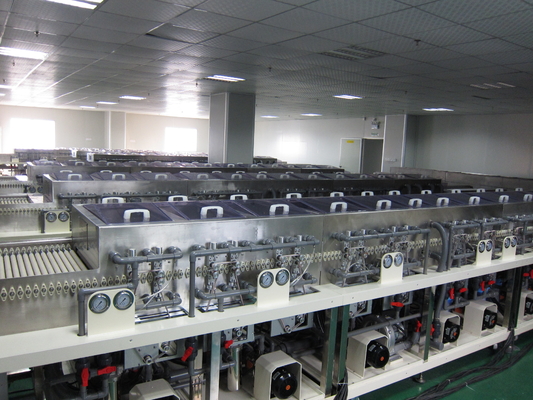

Maszyna czyszcząca składa się głównie z systemu natryskowego, systemu szczotkowania rolek, systemu BJ, systemu suszenia nożem powietrznym, systemu filtrowania cyrkulacji, automatycznego systemu ogrzewania z regulacją temperatury, automatycznego sterowania poziomem cieczy oraz automatycznego systemu uzupełniania cieczy panel sterowania szafą i system sterowania.}

^{6.4 Opis głównych elementów wyposażenia}

^{6.4.1 Sekcja transferu
Method Metoda przenoszenia podłoża: średnica rolki i wałka gumowego φ26 mm
Able Regulowany zakres prędkości transmisji: 1 ~ 6 m / min
Mode Tryb regulacji prędkości transmisji: inwerter z wyświetlaczem cyfrowym lub regulacja inwertera pokrętła
Display Wyświetlanie prędkości transmisji: wyświetlacz cyfrowy
Position Pozycja napędu: System transmisji jest odizolowany od instalacji tryskaczowej (napęd zewnętrzny zbiornika)
※ Rozstaw wałków transferowych: 30 mm, szczotka 65 mm.}

^{6.4.2 Sekcja podawania
※ Długość sekcji podawania: L = 490 mm
※ Konfiguracja: Układ napędu czujnika: silnik CPG: 1 / 2P 3∮380V.}
