Maszyna do czyszczenia ultradźwiękowego OEM, inteligentne odlewy matrycowe z filtrem Sprzęt do suszenia próżniowego

Nowy OEM Sterownik PLC W pełni automatyczny Inteligentny odlew ciśnieniowy z filtrem Czyszczenie ultradźwiękowe Sprzęt do suszenia próżniowego

Nazwa urządzenia: W pełni automatyczna linia do suszenia podciśnieniowego do czyszczenia ultradźwiękowego
II. Model wyposażenia: HS-5288AFG
3. Rodzaj urządzenia i znaczenie:
Model: HS-5288AFG
Znaczenie: (HS) w skrócie odnosi się do Hongshun Automation Equipment Co., Ltd.; (5) odnosi się do pięciu funkcjonalnych gniazd w całej maszynie.
(288) dotyczy w sumie 288 przetworników ultradźwiękowych; (AFG) odnosi się do niestandardowej automatycznej maszyny czyszczącej
IV. Zastosowanie sprzętu: do czyszczenia powierzchni precyzyjnego przedmiotu obrabianego, suszenia przedmiotu obrabianego, wielkości przedmiotu obrabianego: różne specyfikacje, patrz przedmiot fizyczny
Po piąte, pojemność sprzętu: co 5-10 minut poza koszem, regulowany rytm. Sprzęt może pracować nieprzerwanie na dwie zmiany dziennie.
Wymagania dotyczące funkcji i czystości:
1. Wymagania dotyczące czystości: czyszczenie powierzchni przedmiotu obrabianego, samo w sobie nie może być odbarwione i skorodowane. Po czyszczeniu na powierzchni przedmiotu nie można znaleźć oleju, pyłu i innych zanieczyszczeń.
2. Wymagania dotyczące obróbki powierzchni: jednolita, nieplamista, plamiona;
3. Wymagania dotyczące suszenia: aby osiągnąć suszenie powierzchni przedmiotu po czyszczeniu.
7. Tryb transmisji: automatyczna transmisja manipulatora.

8. Proces czyszczenia i tabela konfiguracji:
1: Przepływ procesu: Ładowanie → 1 # ultradźwiękowy środek czyszczący → 2 # ultradźwiękowe czyszczenie wody miejskiej → 3 # ultradźwiękowe płukanie wody miejskiej → 4 # płukanie gorącą wodą → 5 # suszenie próżniowe → Rozładunek
2: Opis sprzętu

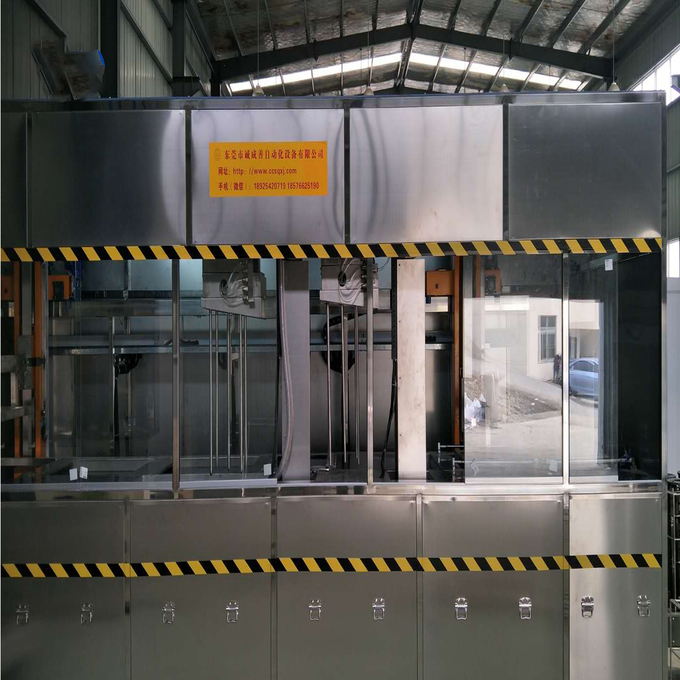

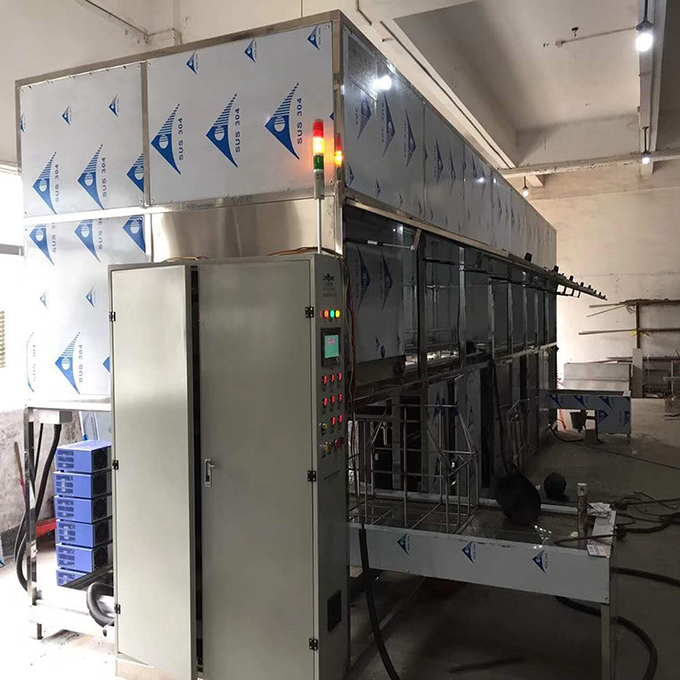

Maszyna czyszcząca jest w pełni automatyczną myjką ultradźwiękową. Proces czyszczenia jest kontrolowany przez PLC. Sześć linii czyszczących składa się ze ultradźwiękowego zbiornika czyszczącego, zbiornika myjącego i urządzenia suszącego ze stali nierdzewnej. Operator wkłada kosz czyszczący z przedmiotem do zbiornika czyszczącego. Manipulator portalowy kolejno przenosi obrabiany przedmiot do każdej procedury roboczej oraz wykonuje serię czyszczenia i suszenia obrabianego przedmiotu. Proces czyszczenia, specyficzna struktura jest pokazana na rysunkach i w poniższym opisie.
3: Podstawowe zasady i cechy ultradźwięków
Ultradźwiękowy sygnał elektryczny 28 KHZ wytwarzany przez generator ultradźwiękowy jest przekształcany w oscylację mechaniczną na tej samej częstotliwości przez efekt piezoelektryczny przetwornika i promieniowany w roztworze czyszczącym w postaci ultradźwiękowej fali mechanicznej. Z powodu naprzemiennego działania obszarów nadciśnienia i podciśnienia w propagacji naddźwiękowych fal mechanicznych, wiele mikropęcherzyków przy ciśnieniu powyżej 1000 atmosferycznych generuje się i eksploduje w dowolnym momencie, co powoduje delikatne lokalne bombardowanie wysokociśnieniowe na powierzchni odkurzacza , co powoduje szybkie złuszczanie brudu na powierzchni i szczelinach obiektu. Jest to „efekt kawitacji” charakterystyczny dla czyszczenia ultradźwiękowego.
4: Konfiguracja pasującego systemu oczyszczania ścieków, z zastosowaniem destylacji niskociśnieniowej (separacja olej-woda), szczegółowe wymagania są następujące.
(1) Codziennie oczyszczanych jest nie mniej niż 300 litrów ścieków, a dla uniknięcia zablokowania rurociągu ustawiono prosty wylot zrzutu odpadów stałych.
(2) Udział skoncentrowanej cieczy w oczyszczaniu ścieków wynosi nie więcej niż 10%.
(3) Upewnij się, że zrzut ścieków jest zgodny z Krajową Normą Zrzutu Wody Przemysłowej „Kompleksową Normą Zrzutu Ścieków”.
(4) Konfigurowanie opcjonalnych funkcji przetwarzania rzędów prostych i filtrów;
(5) Projekt i instalacja zgodnie z faktyczną sytuacją Strony A (obie strony określają plan instalacji)
(6) W pełni automatyczna praca, nikt na służbie;
(7) Nie ma potrzeby leczenia biochemicznego i automatycznego alarmu w celu wymiany wrażliwych części;
(8) Niskie koszty utrzymania, łatwa obsługa, niskie zużycie energii przez sprzęt i małe zajmowanie przestrzeni;
5: System sterowania
1. Wszystkie pompy, silniki, systemy cyrkulacji i ogrzewania mogą być sterowane osobno i wyświetlane w stanie.
2. Obwód jest wyposażony w niezależną skrzynkę rozdzielczą i jest podzielony na bloki funkcjonalne dla łatwej konserwacji.
3. Sprzęt ma dobre urządzenie uziemiające.
4. Wyposażony w tryb ręczny i automatyczny, z funkcją alarmu dźwiękowego i świetlnego.
5. Wszystkie funkcje urządzenia są wyświetlane na ekranie dotykowym.
6. Sprzęt ma dobrą funkcję bezpieczeństwa. Po każdym czyszczeniu i suszeniu, gdy obrabiany przedmiot nie jest usuwany, maszyna nie działa.
