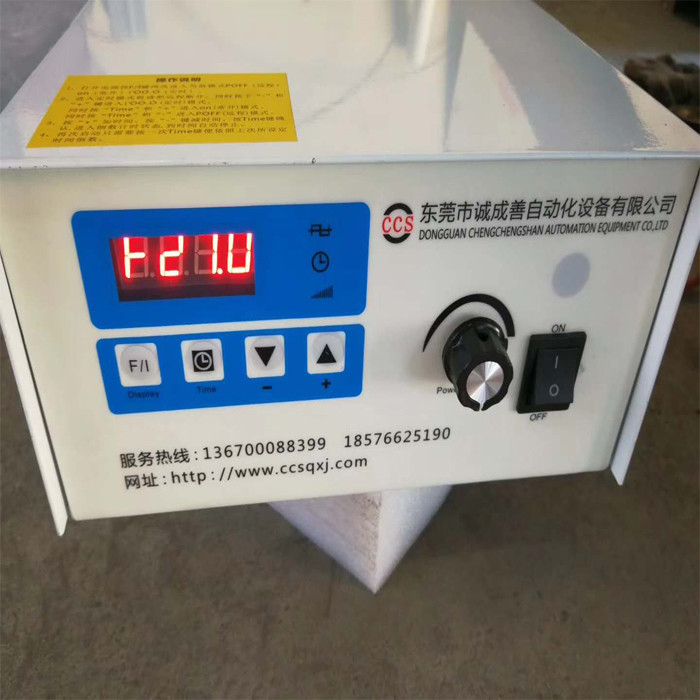

Generator ultradźwiękowy z napędem izolowanym, generator częstotliwości akustycznej elektromagnetyczny

^{Generator ultradźwiękowy z izolowanym napędem, generator elektromagnetyczny częstotliwości akustycznej}

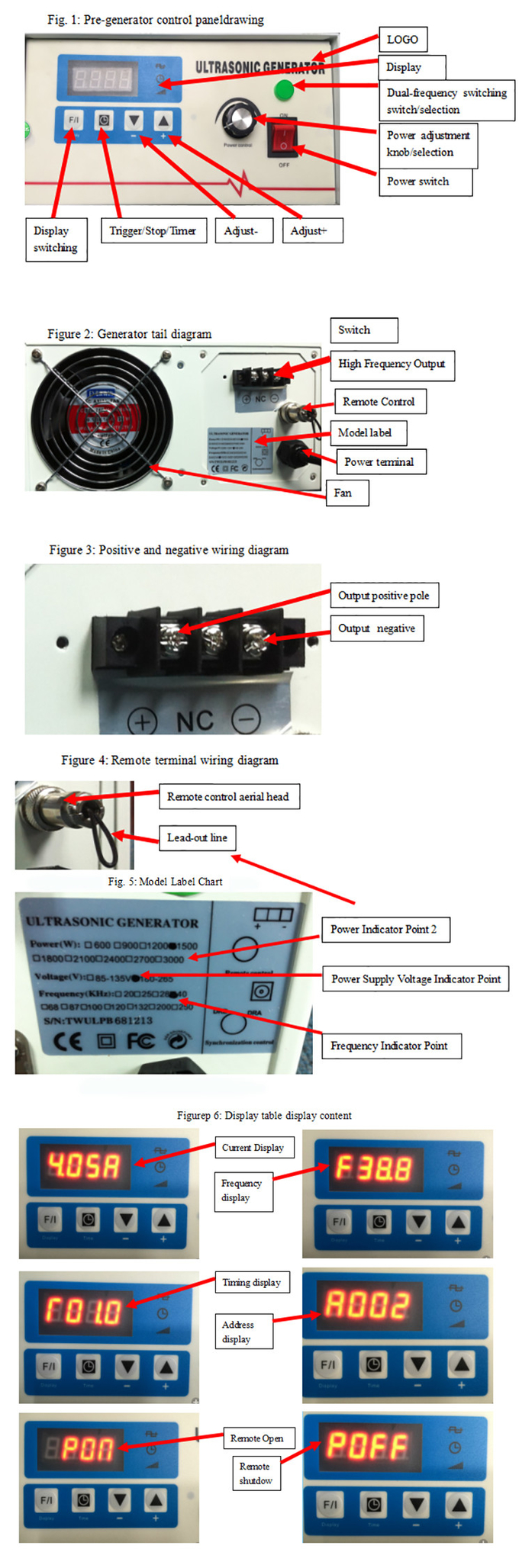

^{1. Krótki opis każdej funkcji związanej z komponentem:}

^{A, mostek prostowniczy: przekształca napięcie prądu przemiennego w napięcie stałe;}

^{B, indukcyjność w trybie wspólnym: filtr zakłócenia elektromagnetyczne wysokiej częstotliwości generowane przez działanie obwodu, aby zapobiec zanieczyszczeniu zewnętrznego źródła zasilania.}

^{C, detektor prądu: precyzyjny detektor prądu, wejściowy sygnał prądowy jest przekształcany w precyzyjny sygnał napięciowy, który jest kształtowany i dostarczany do głównego obwodu sterującego w celu osiągnięcia stabilnej mocy.}

^{D, tranzystor: Przesuwana w fazie architektura pełnego mostka składająca się z czterech tranzystorów IGBT dużej mocy przekształca sygnał napięcia stałego na sygnał napięcia przemiennego wysokiej częstotliwości.}

^{E, obwód napędu: izolowany napęd.}

^{F, transformator pomocniczy: przekształca sieć w prąd przemienny niskiego napięcia, a po wyprostowaniu i filtrowaniu jest dostarczany do części przetwarzającej sygnał i części płytki wyświetlacza.}

^{G, dostrajanie częstotliwości: regulacja potencjometru może do pewnego stopnia dostosować parametr częstotliwości generatora;}

^{H, wyrównanie prądu: Ustaw ten potencjometr, aby wyregulować prąd wejściowy do pewnego stopnia, zmieniając tym samym moc wyjściową.}

^{I, przełącznik wyboru prądu: Można go ustawić za pomocą 6 biegów od 1 do 6. Zauważ, że 1-5 to aktualne odniesienie. Im mniejsza liczba, tym większy aktualny numer referencyjny. 6 jest bieżącym przełącznikiem multiplikatora. Na przykład, gdy prąd wynosi 2, prąd wynosi 2A, a gdy 5 i 6 są jednocześnie włączone, sygnał wyjściowy wynosi 4A.}

^{J, cewki indukcyjne 1 i 2 mogą pasować do różnych indukcyjności, przy czym indukcyjność odpowiadająca cewce indukcyjnej 1 to R11, R12, R13, R14, R15; indukcyjność odpowiadająca cewce 2 to R1, R2, R3, R4, R5; Im większa liczba, tym większa indukcyjność. Suma indukcyjności tych dwóch jest indukcyjnością całkowitą. Podczas debugowania cewka musi opierać się na zasadzie pierwszeństwa.}

^{K, wybór współczynnika obrotów transformatora: RA i RB, RA jest mniejszy niż RB, ogólnie RA jest odpowiedni dla żółtych ceramicznych przetworników, RB jest odpowiedni dla czarnych ceramicznych przetworników.}
