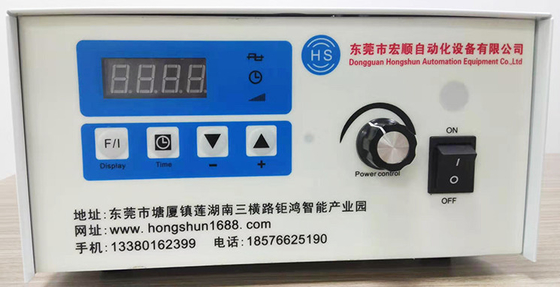

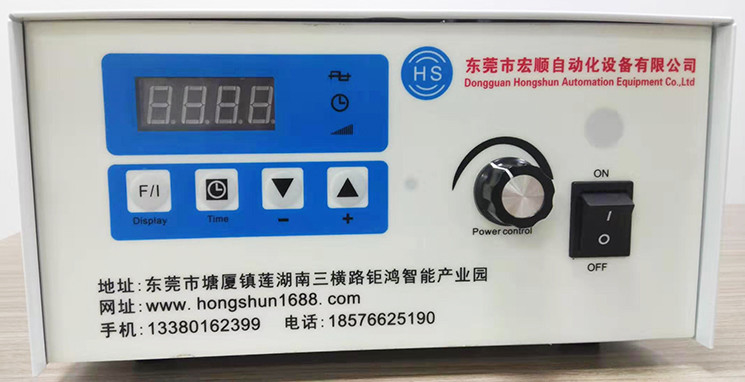

Automative Generator ultradźwiękowy Wyświetlacz cyfrowy Nietoksyczny zanurzalny zanurzalny

Automatyczny generator ultradźwiękowy Cyfrowy wyświetlacz Nietoksyczny Zanurzalny

^{Klasyfikacja generatorów ultradźwiękowych:
Konwencjonalne wzmacniacze klasy A, klasy B i klasy C działają na aktywnych urządzeniach (takich jak tranzystory do dyskusji) jako źródłach prądu. W tych wzmacniaczach tranzystor działa w obszarze aktywnym o charakterystyce woltamperowej.}

^{Prąd kolektora jest kontrolowany przez podstawowy sygnał wzbudzenia, a napięcie kolektora jest częścią fali sinusoidalnej lub fali sinusoidalnej. Dlatego kolektor ma duży prąd i napięcie jednocześnie w jednym tygodniu sygnału. Zużycie znacznej ilości energii jest głównym powodem ograniczonej wydajności konwersji energii konwencjonalnych wzmacniaczy. Wzmacniacze impulsowe zrewolucjonizowały wydajność wzmacniacza, wykorzystując urządzenia aktywne jako przełączniki on / off.}

^{Tranzystor działa w obszarze nasycenia lub odcięcia krzywej charakterystycznej wolt-amper. Gdy tranzystor jest zasilany energią w celu włączenia, wchodzi w obszar nasycenia, a gdy jest wyłączany, wchodzi w obszar odcięcia. Ponieważ spadek napięcia nasycenia tranzystora jest niski, zużycie energii przez kolektor jest zminimalizowane, co poprawia wydajność konwersji energii wzmacniacza.}

^{Zasadniczo w idealnych warunkach tranzystorowych (spadek napięcia nasycenia wynosi zero, rezystancja nasycenia wynosi zero. Rezystancja odłączenia jest nieskończona, czas przełączania wynosi zero), wzmacniacze klasy D pracujące w trybie przełączania, wydajność teoretyczna wynosi 100%, rzeczywista sprawność wynosi do Ponad 90. Zwykły wzmacniacz klasy A ma tylko 50% wydajności, a wydajność klasy B 78,5%. Można zauważyć, że wzmacniacz mocy z przełączaniem ma znaczące znaczenie praktyczne w zastosowaniu ultradźwięków mocy.}

^{Większość aktualnie wykorzystywanych generatorów ultradźwiękowych to wzmacniacze typu b, z których większość ma klasę c, a niektóre konstrukcje specjalne są klasy b.}

^{Wzmacniacz mocy klasy D.
Wzmacniacz mocy typu push-pull pokazano na rysunku 1.35. Sygnał pobudzenia wejściowego wyłącza drugą lampę, gdy jedna lampa jest włączona, a czas włączenia i wyłączenia zajmuje półcykl prądu przemiennego. Istnieją dwie konfiguracje tego wzmacniacza, jedna to wzmacniacz przełączający napięcie, rysunek 1, 35 (a); drugi to wzmacniacz przełączający prąd (rysunek 1.35 (b)). W konfiguracji przełącznika napięcia tranzystor działa jako przełącznik napięcia, napięcie kolektora jest falą kwadratową, a szeregowy obwód strojenia przepuszcza jedynie prąd podstawowy. Dlatego napięcie wyjściowe jest podstawową składową napięcia kolektora, a prąd kolektora wynosi pół fali sinusoidalnej. W obecnej konfiguracji przełącznika tranzystor działa jak przełącznik prądu. Dławik L utrzymuje stały prąd zasilania DC, prąd kolektora jest falą kwadratową, a napięcie kolektora wynosi pół fali sinusoidalnej.}
