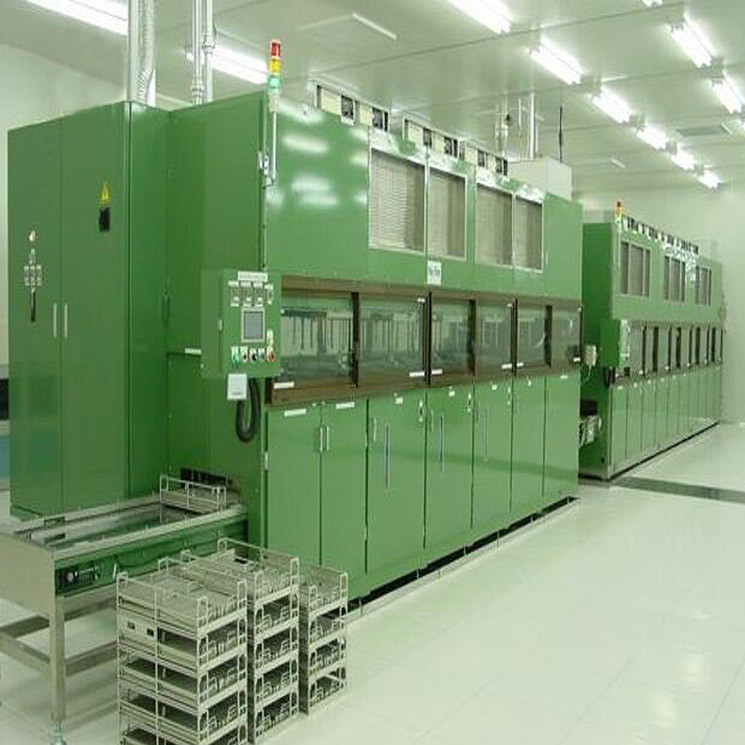

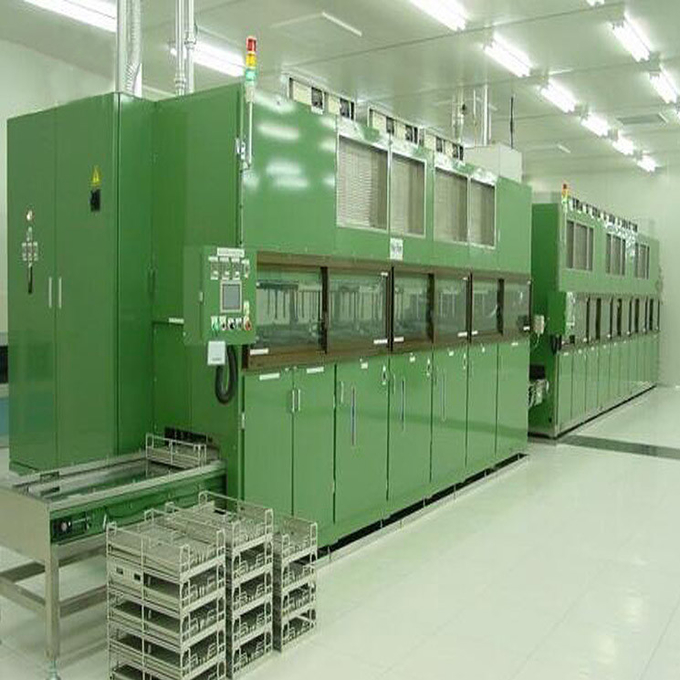

Zawór hydrauliczny Automatyczna maszyna czyszcząca Specyficzna dla branży linia suszenia próżniowego

Zawór hydrauliczny Specyficzny dla przemysłu w pełni automatyczny środek czyszczący w sprayu Czyszczenie maszyny Linia do suszenia próżniowego

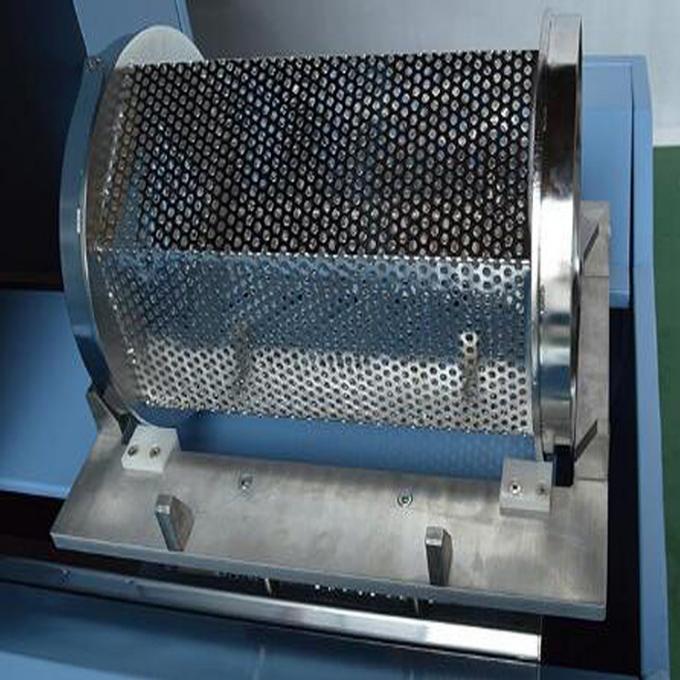

Ten sprzęt czyszczący jest specjalnie stosowany do końcowego czyszczenia przemysłu zaworów instalacji hydraulicznej. Jego główną funkcją jest czyszczenie oleju, zanieczyszczeń, cząstek i brudu na powierzchni przedmiotu obrabianego oraz osuszanie powierzchni przedmiotu obrabianego. Zaprojektowaliśmy w pełni automatyczny system czyszczenia i suszenia. Sprzęt jest zaprojektowany z obrotowymi, natryskowymi i suszącymi systemami. Ma właściwości dokładnego czyszczenia, wysokiej wydajności i stabilnej wydajności.

Pierwszy i drugi czołg służą do zilustrowania:

Pierwszy zbiornik: ultradźwiękowy zbiornik na środek czyszczący

1. Zbiornik czyszczący:

(1) Rozmiar zbiornika wewnętrznego: 800 x 690 x 660 (dł. X szer. X wys. Mm)

Efektywny rozmiar wewnętrznego zbiornika płyty do usuwania wynosi 600 x 690 x 660 (dł. X szer. X wys. Mm).

(2) Korpus zbiornika jest wykonany z płyty ze stali nierdzewnej SUS304 2,0 ​​mm w standardzie krajowym.

(3) Zapewnione jest urządzenie przelewowe, a wypływająca ciecz czyszcząca wchodzi do zbiornika magazynowego i jest wtryskiwana do zbiornika głównego po cyklicznej filtracji.

(4) Wyposażony w zawory wlotowe, zawory kanalizacyjne, ścieki do głównej rury drenażowej;

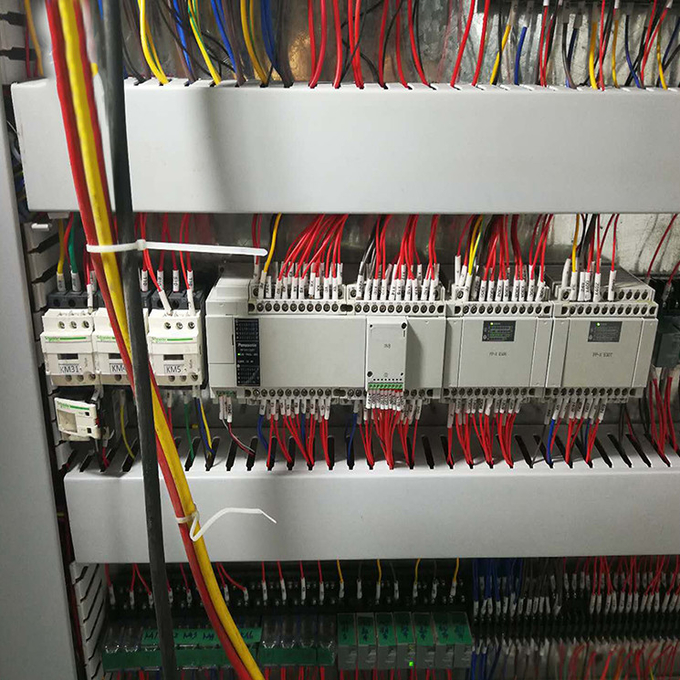

(5) Ogrzewanie: rurowe urządzenie grzewcze o mocy grzewczej 12 kW. Temperaturę ogrzewania można ustawić na 50-60 (aby zapobiec utracie ciepła, wszystkie zewnętrzne zbiorniki części grzewczych są pokryte bawełną izolacyjną, grubość bawełny izolacyjnej wynosi 10 mm, a tolerancja kontroli temperatury wynosi (+5 ° C ) (to samo poniżej) Regulator temperatury z jednym wyświetlaczem przyjmuje japońską markę „Omron”.

(6) Środek czyszczący: środek czyszczący + woda miejska + ultradźwiękowe

2. System ultradźwiękowy:

(1) Częstotliwość ultradźwiękowa: 28 kHz;

(2) Moc ultradźwiękowa: 4800 W.

(3) Wstrząsy ultradźwiękowe: 96 uderzeń jest zainstalowanych w każdym zbiorniku, a moc wyładowań wynosi 50 W / wyładowania. Przyjęto tryb wibracji dwustronnej, po jednej z każdej strony.

3. Zbiornik magazynowy:

(1) Rozmiar zbiornika wewnętrznego: 450 x 350 x 600 (dł. X szer. X wys.)

(2) Korpus zbiornika jest wykonany ze stali nierdzewnej SUS304 o grubości 2 mm i izolacyjnej bawełny o grubości 10 mm.

(3) Konfiguracja systemu kontroli alarmu dla zabezpieczenia niskiego poziomu.

(4) Tryb ogrzewania: ogrzewanie rurki ze stali nierdzewnej

Moc grzewcza: 6 kW

4. Cykliczny system filtracji:

(1) Moc pompy filtrującej ze stali nierdzewnej: 370 W, marka „South”, przepływ: 30 l / min, ciągły cykl filtracji;

(2) Zestaw filtrów ze stali nierdzewnej;

(3) Dokładność filtracji: 50 ;;

Drugi i trzeci zbiornik: ultradźwiękowy zbiornik do oczyszczania i płukania wody miejskiej

1. Zbiornik czyszczący:

(1) Rozmiar zbiornika wewnętrznego: 800 x 690 x 660 (dł. X szer. X wys. Mm)

Efektywny rozmiar wewnętrznego zbiornika płyty do usuwania wynosi 600 x 690 x 660 (dł. X szer. X wys. Mm).

(2) Korpus zbiornika jest wykonany z płyty ze stali nierdzewnej SUS304 2,0 ​​mm w standardzie krajowym.

(3) Zapewnione jest urządzenie przelewowe, a wypływająca ciecz czyszcząca wchodzi do zbiornika magazynowego i jest wtryskiwana do zbiornika głównego po cyklicznej filtracji.

(4) Wyposażony w zawory wlotowe, zawory kanalizacyjne, ścieki do głównej rury drenażowej;

(5) Ogrzewanie: rurowe urządzenie grzewcze o mocy grzewczej 12 kW. Temperaturę ogrzewania można ustawić na 50-60 (aby zapobiec utracie ciepła, wszystkie zewnętrzne zbiorniki części grzewczych są pokryte bawełną izolacyjną, grubość bawełny izolacyjnej wynosi 10 mm, a tolerancja kontroli temperatury wynosi (+5 ° C ) (to samo poniżej) Regulator temperatury z jednym wyświetlaczem przyjmuje japońską markę „Omron”.

(6) Środek czyszczący: środek czyszczący + woda miejska + ultradźwiękowe

2. System ultradźwiękowy:

(1) Częstotliwość ultradźwiękowa: 28 kHz;

(2) Moc ultradźwiękowa: 4800 W.

(3) Wstrząsy ultradźwiękowe: 96 uderzeń jest zainstalowanych w każdym zbiorniku, a moc wyładowań wynosi 50 W / wyładowania. Przyjęty jest tryb wibracji dwustronnej. Z każdej strony jest jeden wyładowanie, a na każdym z nich 48 wyładowań
